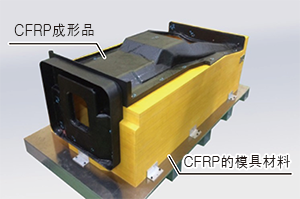

用于CFRP的模具材料

使用热固性树脂成型为碳纤维强化聚合物复合材（CFRP）时，所使用的模具材料需能够承受高压炉的热压成型。 JIC用于CFRP的模具材料具有下列特征以满足用户需求：

• 可以承受高压炉的加热。
• 由于其精细材质，它具有良好的加工性，可制造形状复杂的CFRP产品。
• 非极硬材质，不易破裂。
• 最大尺寸：t50×1020×3080 [mm]，可以预先切割所需尺寸。

■规格性能（室温）

物理性质	测试标准等	单位	标准值
堆积密度	JIS A 5430	g/cm3	0.5 以上 0.6 未満
含水率	JIS A 5430	%	5 以下
层间强度	JIS A 5538	N/mm2	0.5 以上

■规格性能 ^{(注 1)}

物理性质		测试标准等	单位	标准值
내열 온도		-	℃	130
热膨胀系数	长度方向	(注 2)	(1/K)×10-6	5.4 - 6.0
抗压强度		JIS A 9510	N/mm2	4.4 - 4.9
弯曲强度		JIS A 5430	N/mm2	9.6 - 10.6

▲ 使用上述CFRP成型品的赛车

（注1）测试方法除了包括符合所述的标准方法外,也包括类似于测试标准的方法以及 使用测试标准的测试方法

（注2）使用热机械分析仪器(TMA-8310),加热(2°C / min),保持（130°C-3h）　和冷却（2°C /分，至50°C）重复进行3次循环。

■使用CFRP模具材制作CFRP成型体的过程示例

模具制作

1. 模具层压板的制作
层压和黏合CFRP模具材料（标准厚度50mm）制作成大型的层压板（矩形平行六面体）。

2. 模具材料的成型
用5轴成型机切割加工制成模具。依需求调整研磨成形。

3. 模具的表面处理
将浸渍型的涂覆剂涂至模具表面。
依需求进行抛光调整表面。
→→模具完成

CFRP成品制成

4. 贴上预浸料
将脱模剂涂至模具表面后，将预浸料（含有碳纤维的树脂片）贴至模具上。

5. 高压炉加热
将已贴好预浸料的模具放进高压炉加热使预浸料固化。

6. 脱模
从模具中取出CFRP成行品（固化的预浸料）。

→CFRP成品完成
