CFRP用型材「アルティーボードFS」新発売

日本インシュレーション株式会社は、熱硬化性の炭素繊維強化プラスチック複合材料(CFRP)の型材として「アルティーボードFS」を新発売いたしました。
本製品は、けい酸カルシウム材に添加する樹脂の種類や量を工夫した、加工性にすぐれ、かつ耐熱性の高い材料です。これによって、複雑な形状のCFRP製品を製造することができるようになります。

CFRPとは?

carbon fiber reinforced plasticsの略称で、強化材に炭素繊維を用いた繊維強化プラスチック。母材には主にエポキシ樹脂が用いられている。
CFRPは、高強度でありながら軽さを併せ持つ材料で、ゴルフクラブのシャフトや釣り竿などのスポーツ用途から実用化が始まり、航空機、自動車などの産業用に用途が拡大しており、建築、橋梁の耐震補強など、建設分野でも広く使われている。

アルティーボードFSの特長

  1. 熱硬化のために用いるオートクレーブでの加熱に耐えることができます。
  2. きめ細かい材質のため、加工性がよく、複雑な形状のCFRP製品を成形することができます。
  3. 追従性を有し、クラックが発生しにくい製品です。
  4. 最大サイズ:厚さ50×1020×3080㎜で、ご希望のサイズにプレカット可能です。

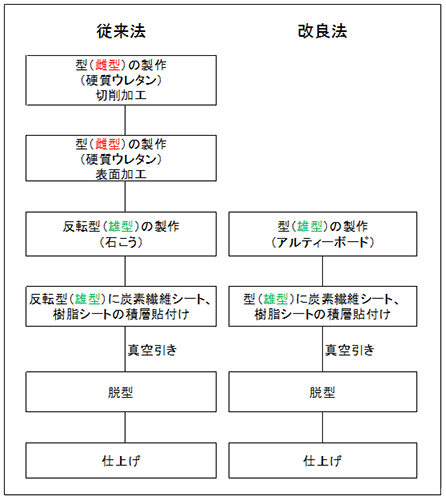

従来の硬質ウレタン等の有機系型材と比べると、下図のようにオス型の製作工程を省略するために、全体の工期を短縮することができます。

型材の製作例

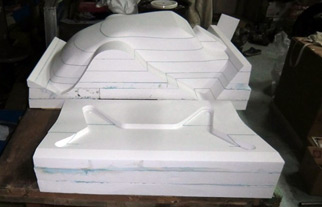

型材として加工した製作例

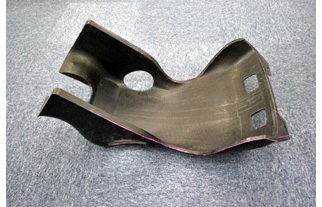

左写真の上の型材を使用して成形したCFRP

※上記の写真は、アルティーボード開発前の材料を使用して製作した例です。  (写真提供: 豊橋技術科学大学自動車部)

(参考)アルティーボードFSを使用した型材の製作手順(製作する型の厚さが50㎜以上の場合)

  1. アルティーボードFS(以下、ボード)に接着剤を塗布する
  2. 目的とする厚さに所要の枚数を貼り合わせた後、ボードを固定して、接着剤の硬化まで養生する
  3. 切削加工機にてボードを加工する
  4. ボードの表面に樹脂を塗布して研削し平滑に仕上げる
商品に関する問い合わせ先

日本インシュレーション株式会社:中部営業所
TEL: 052-228-8682  FAX:052-228-8683
愛知県名古屋市中区丸の内1丁目10番19号
URL: https://www.jic-bestork.co.jp/
(リリースに関する問い合わせは情報管理部まで)
